Машина за валцоване на кръстосани клинове от серия D46

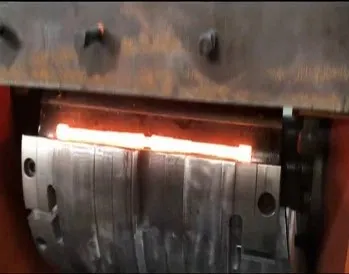

D46 машина за валцоване на кръстосани клинове
Валцовата мелница с кръстосани клинове е нов тип технологично оборудване за коване. Той използва две еднакви плоски клиновидни матрици, които се движат линейно една към друга, или две идентични дъгообразни клиновидни матрици, които се въртят в една и съща посока, за да валцуват заготовката в напречна посока. По време на процеса на валцуване заготовката се влияе от ъгъла на клина ( ъгъл и ъгъл), диаметърът намалява и дължината се увеличава.
Серия D46 - Машина за навиване на кръстосани клинове
Приложение
Процесът на валцуване с кръстосани клинове е подходящ главно за производство на части на валове с въртящи се тела, като различни зъбни валове в скоростни кутии, като автомобили, трактори, мотоциклети и двигатели с вътрешно горене, разпределителни валове и сферични щифтове в двигатели. Той може не само да замени процеса на грубо струговане за производство на различни части на вала, но и да осигури прецизна заготовка за коване на различни части за коване.
Подадено заявление:
◆Авточасти
◆Части за трактори
◆Части на двигателя и маслената помпа
◆Части за мотоциклети и велосипеди
◆ Предварителна форма на хардуерен инструмент
◆ Други части, като например вал на двигателя, вал на двигателя на потопяема помпа, текстилен шпинделен прът, тяло на кирка, ъгъл на електромагнит и др.
Техническа спецификация на машина за валцоване на кръстосани клинове от серия D46
| Диаметър на заготовката макс | Дължина на валцованата част | Външен диаметър на матрицата | Диаметър на ролката | Дължина на ролката | Регулиране на разстоянието между центъра на ролките | Основна мощност на двигателя | RPM на ролката | Регулиране на относителната позиция на ролката | ||
| единица | мм | мм | мм | мм | мм | мм | kw | об/мин | степен | |
| Модел | D46-300 | 35 | 260 | 320 | 240 | 450 | ±15 | 15 | 28 | 3 |
| D46-400 | 45 | 300 | 400 | 320 | 500 | ±15 | 22 | 25 | 3 | |
| D46-500 | 55 | 400 | 500 | 400 | 500 | ±25 | 30 | 22 | 3 | |
| D46-630 | 65 | 500 | 630 | 500 | 600 | ±30 | 37 | 12 | 3 | |
| D46-800 | 85 | 600 | 800 | 640 | 900 | ±35 | 55 | 8.5 | 3 | |
| D46-1000 | 110 | 800 | 1000 | 800 | 1000 | ±50 | 110 | 6 | 3 | |
| D46-1200 | 130 | 950 | 1200 | 1000 | 1200 | ±55 | 132 | 4.5 | 3 | |
| D46-1400 | 150 | 1100 | 1440 | 1200 | 1400 | ±80 | 185 | 4 | 3 | |
| D46-1600 | 180 | 1200 | 1650 | 1350 | 1500 | ±80 | 250 | 2.5 | 3 | |
ПРЕДИМСТВАТА ВАЛЯК КЛИНОВ КРЪСТ
Висока производителност
Интегрално формоване, висока производителност. Дълъг живот на формата, лесен за автоматизиране и масово производство.
Стабилно производство
Осигурено е устройство за направляваща плоча. По този начин не само може да се предотврати изкривяването на валцованите части и да се осигури стабилността на процеса на валцоване, но също така може ефективно да се контролира точността на размерите на продукта, което е благоприятно за реализирането на процеса на прецизно клиново напречно валцуване. .
Лесен за настройка
Оборудван с механизъм за радиална, аксиална, фазова и факелна настройка, който може удобно и точно да реализира корекция на процеса и др.
Автоматично хранене
Нашето оборудване е оборудвано с автоматично зареждащо устройство, което значително подобрява ефективността на работа на производствената линия и може да си сътрудничи с машини нагоре и надолу по веригата, прецизен контрол и реализиране на автоматизацията и интелигентността на производствената линия.
Кратък процес
Процесът на навиване на кръстосани клинове е кратък. Отнема само няколко секунди, за да се завъртят ролките в един кръг, а машината CWR може да произвежда 2 или повече парчета наведнъж, ако желаете (според формата на парчетата).
Малък резерв за машинна обработка и високо използване на материала Няма ъгъл на наклон за CWR машина и вътрешният и външният кръгъл ъгъл на заготовката на CWR машината е малък. Възползвайте се от технологията за формиране на почти мрежова форма, която възприема, формата на заготовката, която произвежда, е основно същата като на крайния продукт.
ПОДХОДЯЩ МАТЕРИАЛ
Диапазонът от приложения на машината CWR е изключително широк, тъй като може да обработва множество метални материали, включително стомана, легирана стомана и неръждаема стомана, наред с други. За всеки отделен материал е важно да изберете подходящата матрица и параметри на процеса.
Когато работите с твърди материали, като високовъглеродна стомана и легирана стомана, CWR машината може да се използва ефективно за валцоване на компоненти на валове с различни форми на напречно сечение, включително стъпални валове и кухи валове.
Освен това, за трудни за рязане материали, като например неръждаема стомана, мелницата за валцоване с кръстосани клинове може да произвежда различни тръбни фитинги и профили чрез използването на специализирани матрици и параметри на процеса.
Дълъг живот на матрицата с лесен ремонт. Характеристиките на напречното клиново валцуване са прогресивно, непрекъснато, статично налягане, локална пластична деформация, без удар, необходима е малка сила на деформация, малко триене, така че матриците се износват бавно и имат дълъг експлоатационен живот, което може ефективно да намали загубите на производителност поради честа подмяна или ремонт на матрицата.
Лесно за работа Оборудването е лесно за работа, лесно за реализиране на автоматизация и масово производство.
